管桁架结构的结构计算

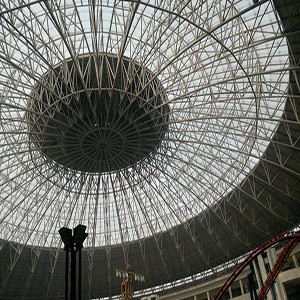

管桁架，是指用圆杆件在端部相互连接而组成的格构式结构。与传统的开口截面(H型钢和I字钢)钢桁架相比，管桁架结构截面材料绕中和轴较均匀分布，使截面同时具有良好的抗压和抗弯扭承载能力及较大刚度。这种钢构不用节点板，构造简单，制作安装方便、结构稳定性好、屋盖刚度大。空间三角形钢管桁架在受到竖向均布荷载作用的时候，表现出腹杆抗剪、弦杆抗弯的受力机理。弦杆轴力的主要影响因素是截面的高度，而竖面斜腹杆轴力的主要影响因素是竖面腹杆与竖直线的倾角。水平腹杆在竖向荷载作用下的受力较小，但是如果受到明显的扭矩作用的话，必须考虑适当加大其截面尺寸。

管桁架结构的结构计算

设计基本规定。贵州钢结构立体桁架的高度可取跨度的1/12～1/16，立体拱架的拱架厚度可取跨度1/20～1/30，矢高可取跨度的1/3～1/6。弦杆(主管)与腹杆(支管)及两腹杆(支管)之间的夹角不宜小于30°。当立体桁架跨度较大(一般认为不小于30米钢结构)时，可考虑起拱，起拱值可取不大于立体桁架跨度的1/300(一般取1/500)。此时杆件内力变化“较小”，设计时可按不起拱计算。

管桁架结构在恒荷载与活荷载标准作用下的最大挠度值不宜超过短向跨度的1/250，悬挑不宜超过跨度1/125。对于设有悬挂起重设备的屋盖结构最大挠度不宜大于结构跨度的1/400。当仅为改善外观要求时，最大挠度可取恒荷载与活荷载标准作用下挠度减去起拱值。一般情况下，按强度控制面而选用的杆件不会因为种种原因的刚度要求而加大截面。

一般计算原则。钢结构工程管桁架结构应进行重力荷载及风荷载作用下的内力、位移计算，并应根据具体情况，对地震、温度变化、支座沉降及施工安装荷载等作用下的位移、内力进行计算。内力和位移可按弹性理论，采用空间杆系的有限元方法进行计算。

对非抗震设计，作用及作用组合的效应应按现行国家标准《建筑结构荷载规范》进行计算。在杆件截面及节点设计中，应按作用基本组合的效应确定内力设计值。对抗震设计，地震组合的效应应按现行国家标准《建筑抗震设计规范》进行计算。在位移验算中，应按作用标准组合的效应(不乘荷载分项系数)的效应确定其挠度。

分析管桁架时，当杆件的节间长度与截面高度(或直径)之比小于12(主管)和24(支管)时，也可假定节点为铰接。外荷载可按静力等效原则将节点所辖区域内的荷载集中作用在该节点上。当杆件上作用有局部荷载时，应另行考虑局部弯曲应力的影响。

结构分析时，钢结构公司应考虑上部空间网格结构于下部支承结构的相互影响。另外应根据结构形式、支座节点的位置、数量和构造情况以及支承结构的刚度，确定合理的边界约束条件。支座节点的边界约束条件，应按实际构造采用无侧移或一侧可侧移的铰接支座或弹性支座。
